Atmoszférikus kettős hőcserélős kondenzációs kazán

A hagyományos kazánokkal ellentétben, amelyek csak bruttó fűtőértéket használnak, ez a kettős hőcserélős kondenzációs kazán nettó fűtőérték számítási rendszert alkalmaz. Kétlépcsős hőcserélő szerkezete révén teljes mértékben visszanyeri az égéstermékben lévő vízgőz látens hőjét, újrahasznosítva az égés és a kondenzációs folyamatok során keletkező párologtatási látens hőt, hogy áttörje a 100%-os hőhatékonysági határt.
A fűtési rendszer visszatérő víz hőmérséklete a döntő tényező a kondenzációs hatásfok szempontjából. A kettős hőcserélő hővisszanyerő előnyének teljes kihasználása érdekében a visszatérő víz hőmérsékletét 50°C harmatpont alatt kell tartani. Az opcionális kültéri hőmérséklet-érzékelő megvalósítja a kapcsolódási hőmérséklet szabályozását, stabilan tartja a visszatérő víz alacsony hőmérsékletét a hosszú távú, nagy hatékonyságú működés érdekében.

Alkalmazható forgatókönyvek és alapvető versenyelőnyök

Ez a kettős hőcserélős kondenzációs egység két fő beltéri fűtési terminállal kompatibilis: hagyományos öntöttvas/acél radiátorokkal és alacsony hőmérsékletű padlófűtési rendszerekkel. A legjobb energiamegtakarítási hatást padlófűtéssel párosítva éri el, így akár 30%-kal csökkenti a háztartási és kereskedelmi gázfogyasztást. Alapvető versenyképessége a kettős hőcserélős, nagy hatásfokú hőcserében, az integrált kondenzációs melegvíz-technológiában és a széles körű fokozatmentes teljesítményszabályozásban rejlik.
A kínai és nemzetközi kibocsátási szabványoknak megfelelő zöld, alacsony szén-dioxid-kibocsátású fűtőberendezésnek minősül, csökkenti a füstgáz kibocsátási hőmérsékletét az érvénytelen hőveszteség csökkentése érdekében. 80%-kal csökkenti a nitrogén-oxid kibocsátást és 90%-kal a szén-monoxid kibocsátást. A kínai kettős szén-dioxid-kibocsátású stratégiai elrendezésben gyökerező Baedin optimalizálja az alacsony szén-dioxid-kibocsátású fűtőberendezéseket a felhasználók szénlábnyomának csökkentése és a légköri környezet védelme érdekében.

Szerkezeti tervezés és teljesítményparaméterek

A német gyártási kritériumok szerint tervezett és importált alapelemekkel felszerelt kettős hőcserélős kazán fűtési és melegvíz funkciót is magában foglal. Hat teljesítményfokozatot fed le 20KW-tól 40KW-ig, hogy illeszkedjen a különböző területek épületeihez. A 32KW/36KW/40KW-os modellek alapfelszereltségként dupla keringető szivattyúval vannak felszerelve a csővezetékes vízáramlás fokozása és az egyenletes beltéri hőelosztás érdekében.
A kettős hőcserélő rendszerrel együttműködő, teljesen előkevert égetési technológiát alkalmazva az egység 109%-os csúcshőhatékonyságot ér el, 15-30%-kal csökkentve a napi üzemeltetési költségeket a hagyományos fali kazánokhoz képest. A beépített DC változtatható frekvenciájú hajtás elkerüli a gyakori indítást és leállást átmeneti időszakokban és alacsony terhelésű forgatókönyvekben, így intelligens gáz- és energiamegtakarítás érhető el.
A többpontos szinkron hőmérséklet-érzékeléssel támogatott kazán 17±2 másodperc alatt állít elő állandó hőmérsékletű meleg vizet, 0,5°C-on belül szabályozott hőmérséklet-ingadozással. A hozzáillő nagy sebességű fűtőmodulok és nagy pontosságú érzékelők azonnali, stabil használati meleg vizet biztosítanak a kényelmes napi használat érdekében.

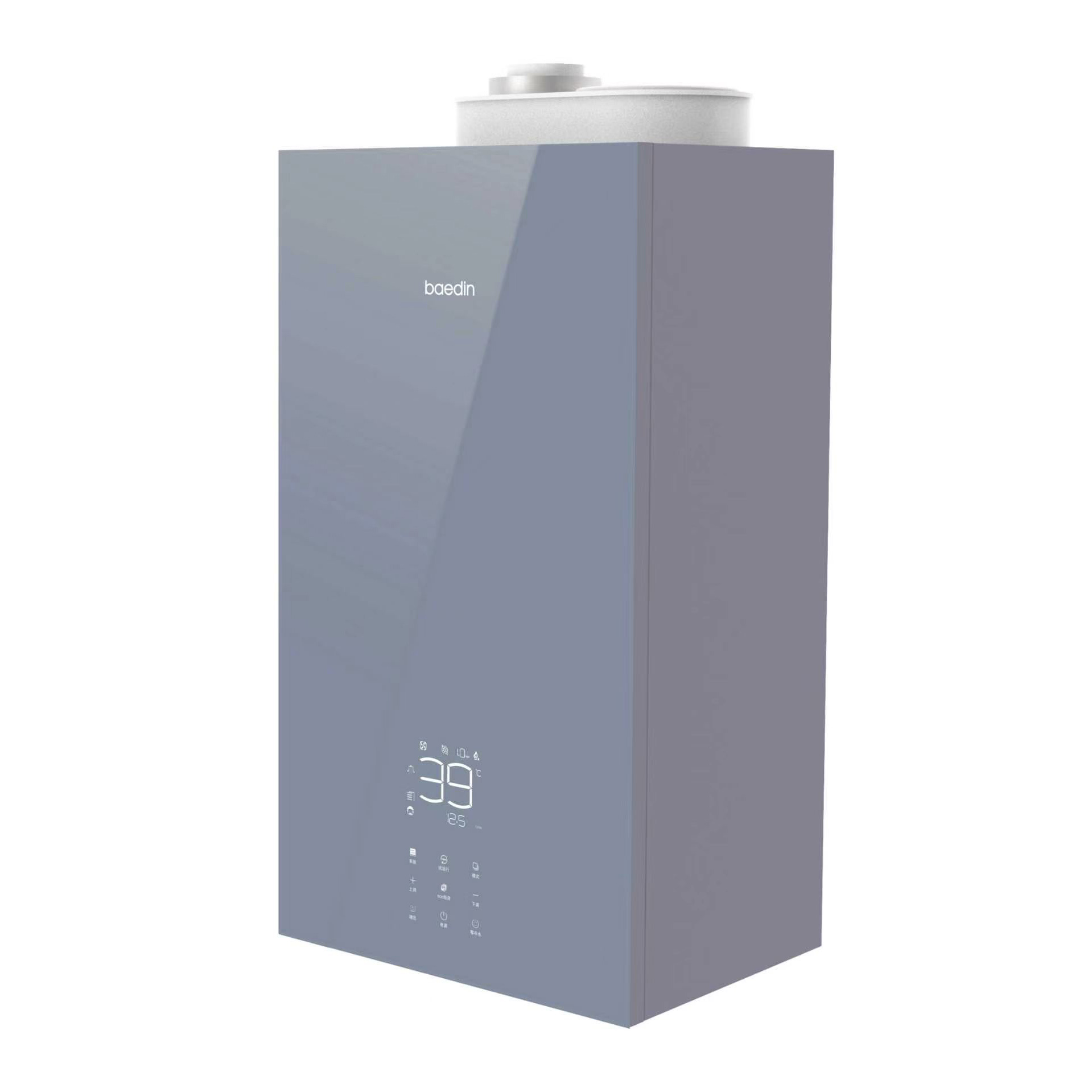

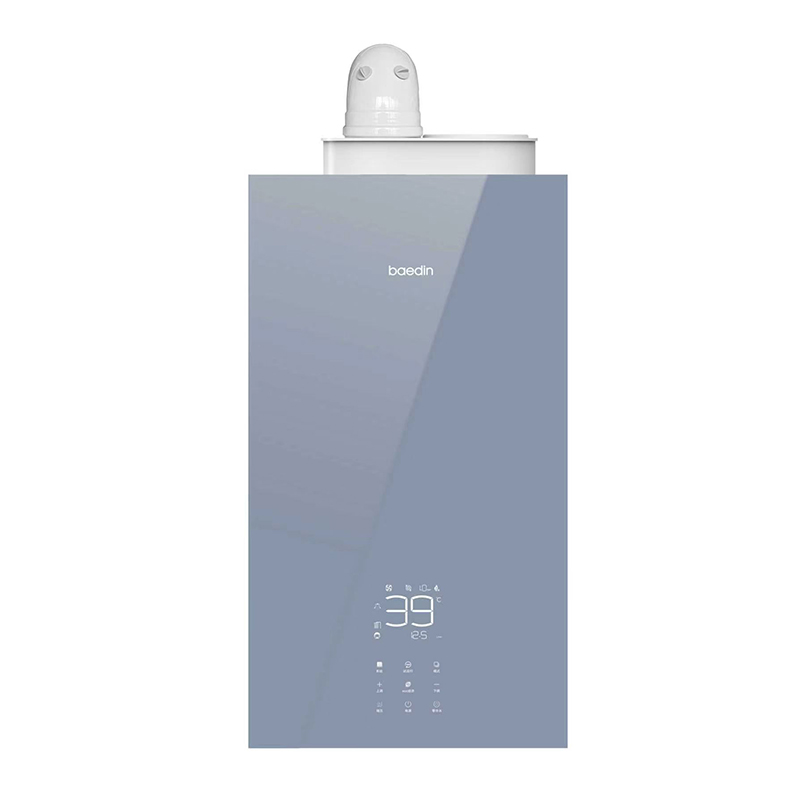

A burkolat 800°C-os, magas hőmérsékletnek ellenálló edzett üvegpanelt alkalmaz, karcmentes felülettel és egyszerű napi karbantartással. A 19 cm × 17,5 cm-es nagy, fehér háttérvilágítású LED-képernyő valós idejű működési paramétereket és hibaüzeneteket jelenít meg intuitív módon. Az opcionális változtatható fordulatszámú automatikus keringető szivattyú alkalmazkodik a bonyolult fűtési körökhöz, és külső melegvíz-tároló tartályokhoz való csatlakoztatás elérhető villákhoz és nagy terű, nagy vízigényű forgatókönyvekhez.

Alapkomponensek és szabványos konfiguráció

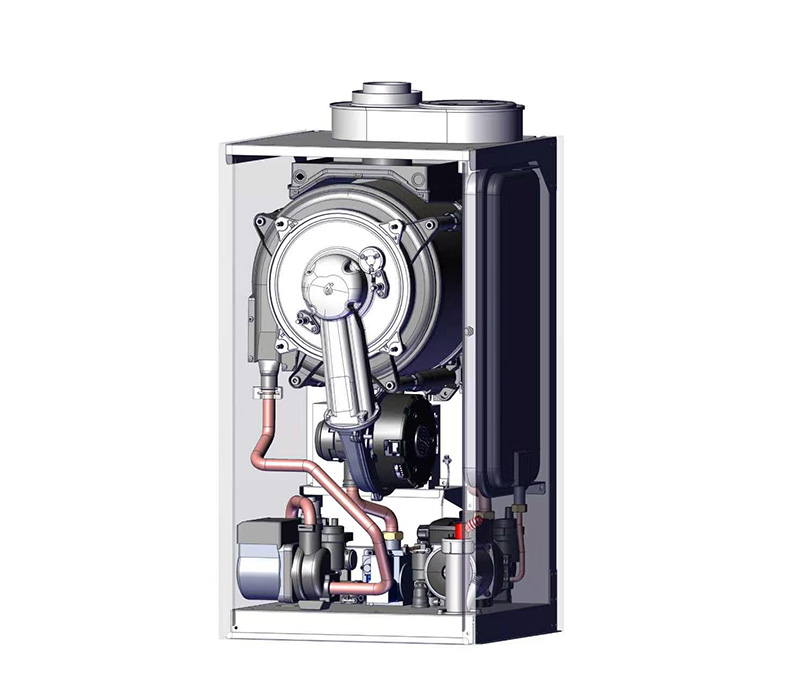

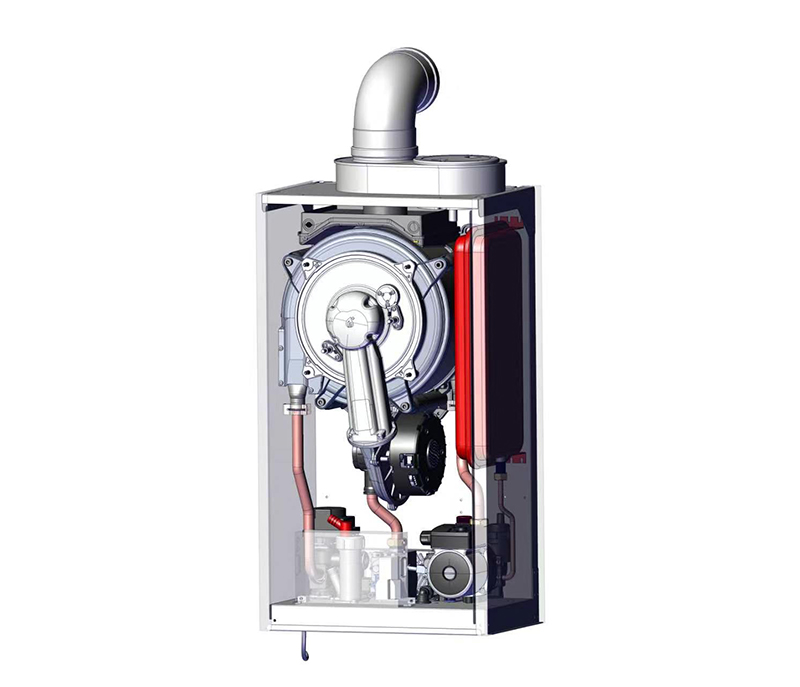

A legfontosabb importált alkatrészek garantálják a stabil teljesítményt és a meghosszabbított élettartamot, beleértve: eredeti olasz primer hőcserélőt, dedikált kerámiaszálas előkevert égőt, egyenáramú változtatható frekvenciájú ventilátort és Olaszországban gyártott SIT gáz arányos szabályozószelepet. Teljes készlet standard konfigurációk: szabadalmaztatott külső légtisztító szűrő, memóriaötvözet hőmérséklet-érzékeny vízcsatorna, másodlagos rozsdamentes lemezes hőcserélő, fűtési rendszer tágulási tartály, opcionális edzett üveg/fém burkolat, víznyomásmérő és jelátalakító, 3 bar biztonsági szelep, kézi leeresztő szelep és vízszintérzékelő tömítőszerelvény.

Műszaki előírások
